Fahrgestell SR1 (Tafel 1)

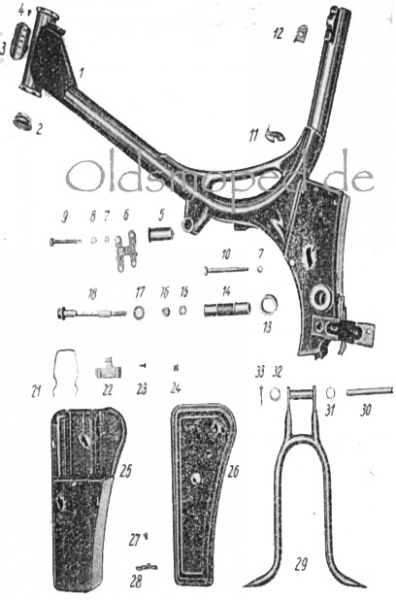

Explosionszeichnung

Beschreibung

Fig.1 Vorderrahmen geschweißt
Fig.2 Lenkungslager
Fig.3 Firmenschild
Fig.4 Halbrundkerbnagel
Fig.5 Gummilagerung
Fig.6 Hängelasche
Fig.7 Sechskantmutter M8
Fig.8 Federscheibe 8
Fig.9 Sechskantschraube M8x65
Fig.10 Sechskantschraube M8x85
Fig.11 Pumpenhalter, unterer
Fig.12 Halter zur Luftpumpe
Fig.13 Buchse
Fig.14 Achse zur Schwinge
Fig.15 Flache Sechskantmutter M12
Fig.16 Zwischenrolle
Fig.17 Lagerscheibe
Fig.18 Bolzen zur Schwinge
Fig.19 entfällt
Fig.20 entfällt
Fig.21 Kippständerfeder
Fig.22 Halter zur Kippständerfeder
Fig.23 Halbrundniet 5x8
Fig.24 Kabeldurchführung
Fig.25 Werkzeugkasten
Fig.26 Deckel zum Werkzeugkasten
Fig.27 Halbrundschraube
Fig.28 Spannbrücke
Fig.29 Kippständer
Fig.30 Bolzen
Fig.31 Zwischenrolle, kurz
Fig.32 Scheibe
Fig.33 Splint 4x36
