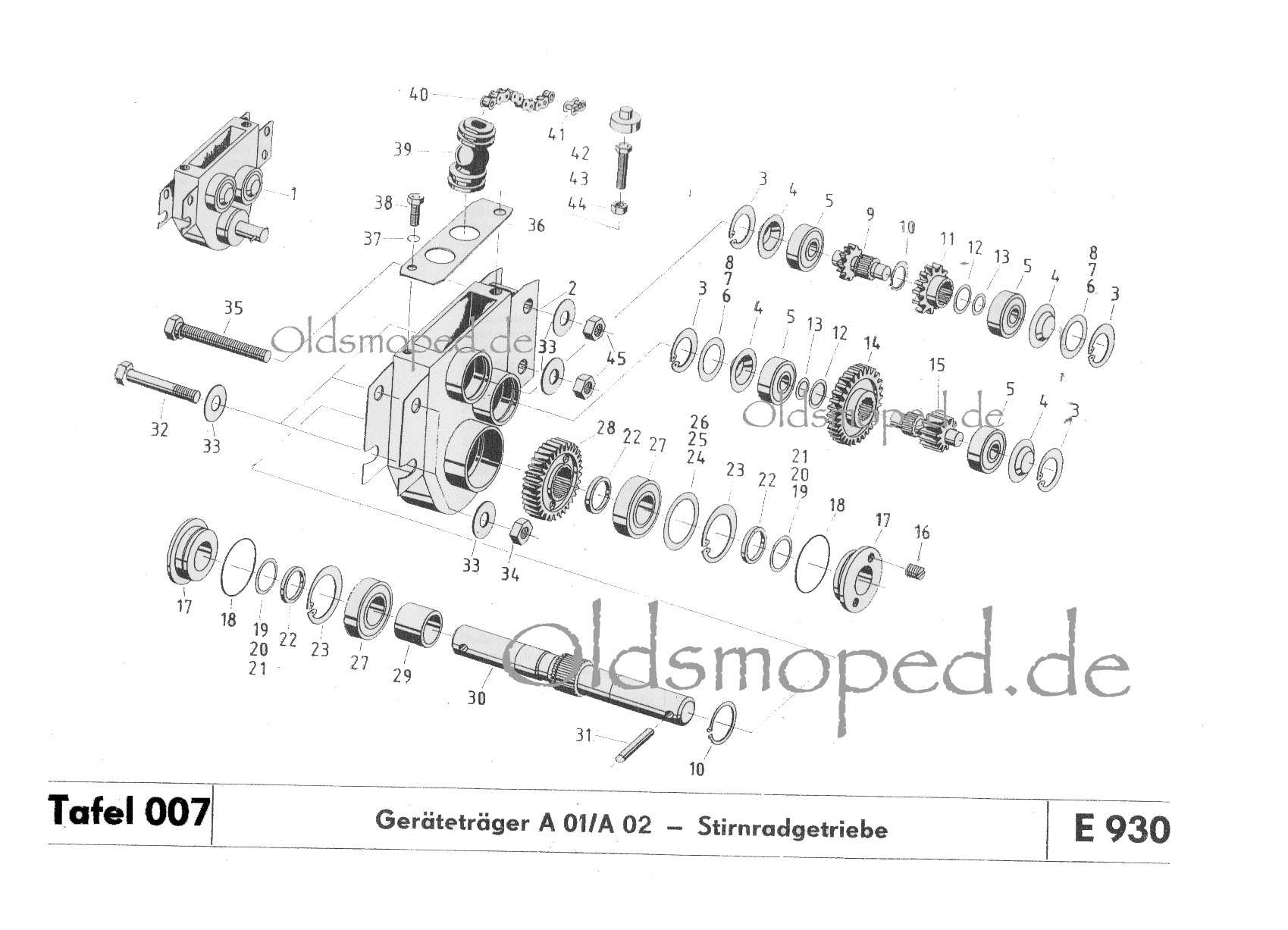

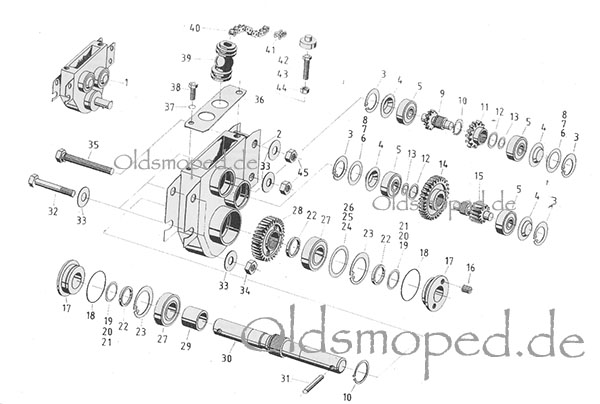

Explosionszeichnung
Frage zum Produkt
Beschreibung

KEIN Artikel - Orientierungs- und Bestellhilfe!

Fig.1 Stirnradgetriebe

Fig.2 Gehäuse

Fig.3 Sicherungsring 47

Fig.4 Deckel 47

Fig.5 Rillenkugellager  6204

Fig.6 Paßscheibe 36x0,2

Fig.7 Paßscheibe 36x0,5

Fig.8 Paßscheibe 36x0,8

Fig.9 Stirnradwelle

Fig.10 Sicherungsring 29

Fig.11 Kettenrad

Fig.12 Paßscheibe 22x0,8

Fig.13 Scheibe

Fig.14 Stirnrad

Fig.15 Strinradwelle

Fig.16 Gewindestift M8x8

Fig.17 Deckel

Fig.18 Rundring 45x3

Fig.19 Paßscheibe 25x0,2

Fig.20 Paßscheibe 25x0,5

Fig.21 Paßscheibe 25x1,0

Fig.22 Distanzring

Fig.23 Sicherungsring 52

Fig.24 Paßscheibe 40x0,2

Fig.25 Paßscheibe 40x0,5

Fig.26 Paßscheibe 40x0,8

Fig.27 Rillenkugellager 6205 C3

Fig.28 Stirnrad

Fig.29 Distanzbuchse

Fig.30 Welle

Fig.31 Zylinderstift 8x32

Fig.32 Sechskantschraube M12x90

Fig.33 Scheibe 14x32x5

Fig.34 Sechskantmutter M12

Fig.35 Exzenterschraube

Fig.36 Deckplatte

Fig.37 Federring B8

Fig.38 Sechskantschraube M8x20

Fig.39 Kettenschutz

Fig.40 Rollenkette 08

Fig.41 Steckglied

Fig.42 Kappe

Fig.43 Sechskantschraube M10x50

Fig.44 Sechskantmutter M10

Fig.45 Sechskantmutter M12
