Zubehör MAW (Tafel 12)

Zubehör MAW (Tafel 12)

Zubehör MAW (Tafel 12)

Zubehör MAW (Tafel 12)

Art.Nr.:
Lieferzeit:: 2-3 Werktage (Ausland abweichend)
direkt im Laden verfügbar:: Stück

Explosionszeichnung

Frage zum Produkt

Beschreibung

Beschreibung

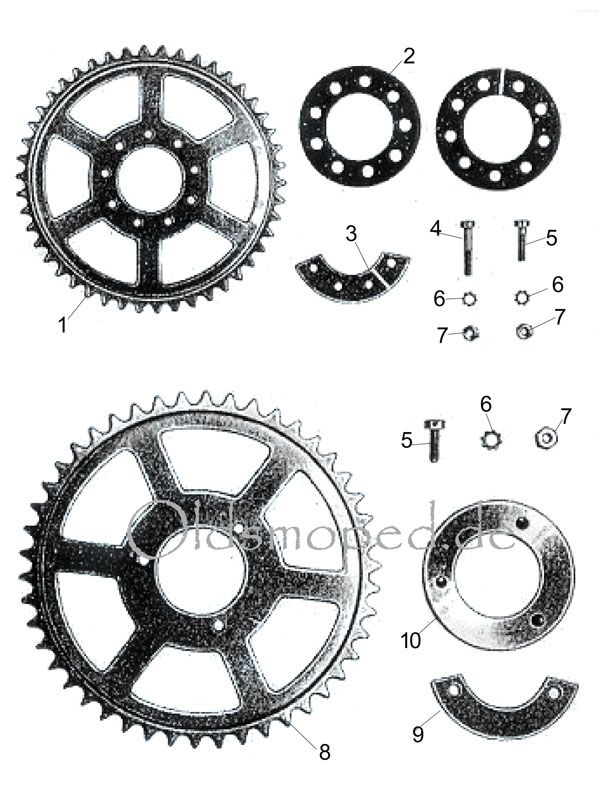

Fig 1: großes Kettenrad (1330-O-Z)
Fig 2: Gummischeibe (1331-O-Z)
Fig 3: Segmente (1332-O-Z)
Fig 4: Zylinderschrauben M6x25 (1004-O-M)
Fig 5: Sechskantschrauben M6x30 (1333-O-Z)
Fig 6: Zahnscheiben 6,4 (1006-O-M)
Fig 7: Sechskantmuttern M6 (1334-O-Z)
Fig 8: großes Kettenrad (1330-1-Z)
Fig 9: Segmente (1332-1-Z)
Fig 10: Scheibe (1335-O-Z)

Artikel nur zur optischen Darstellung der Exlosionszeichnung - nicht bestellbar!
