Zubehör MAW (Tafel 13)

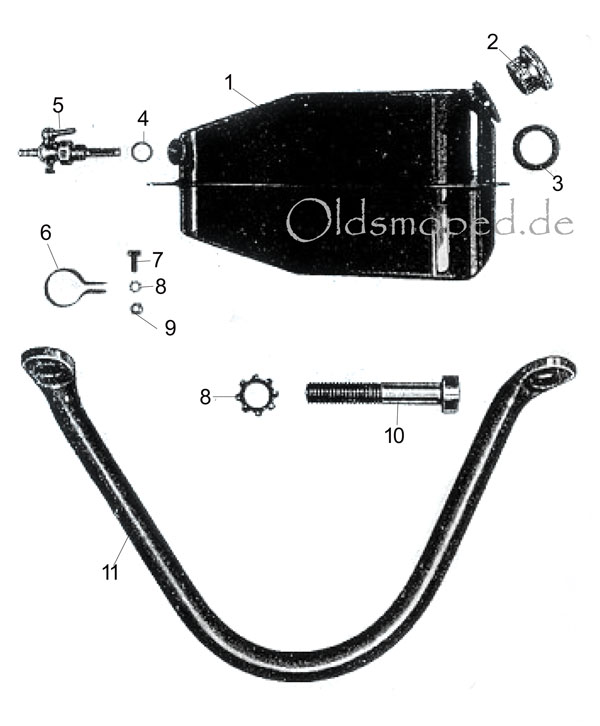

Explosionszeichnung

Beschreibung

Fig1: Kraftstofftank (1340-O-Z)
Fig 2: Verschlußkappe (1341-O-Z)
Fig 3: Dichtung (1342-O-Z)
Fig 4: Dichtung 14x18 (1343-O-Z)
Fig 5: Kraftstoffhahn (1344-O-Z)
Fig 6: Schelle (1345-O-Z)
Fig 7: Sechskantschraube M6x18 (1346-O-Z)
Fig 8: Zahnscheiben 6,4 (1006-O-M)
Fig 9: Sechskantmutter M6 (1347-O-Z)
Fig 10: Zylinderschraube M6x35 (1351-O-Z)
Fig 11: Bügel (1350-O-Z)

Artikel nur zur optischen Darstellung der Exlosionszeichnung - nicht bestellbar!
