Zubehör MAW (Tafel 14)

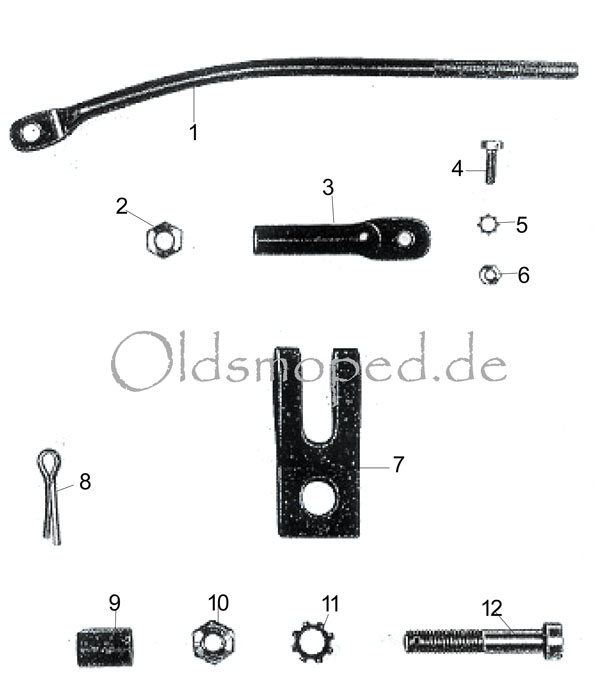

Explosionszeichnung

Beschreibung

Fig 1: Strebe (1361-O-Z)
Fig 2: Sechskantmutter M1 (1363-O-Z)
Fig 3: Rohr (1362-O-Z)
Fig 4: Sechskantschraube M6x25 (1364-O-Z)
Fig 5: Zahnscheibe 6,4 (1006-O-M)
Fig 6: Sechskantmutter M6 (1365-O-Z)
Fig 7: Schelle (1367-O-Z)
Fig 8: Splint 12x2 (1372-O-Z)
Fig 9: Gummihülse 10x6x10 (1371-O-Z)
Fig 10: Sechskantmutter M8 (1369-O-Z)
Fig 11: Zahnscheibe 8,4 (1370-O-Z)
Fig 12: Zylinderschraube (1368-O-Z)

Artikel nur zur optischen Darstellung der Exlosionszeichnung - nicht bestellbar!
